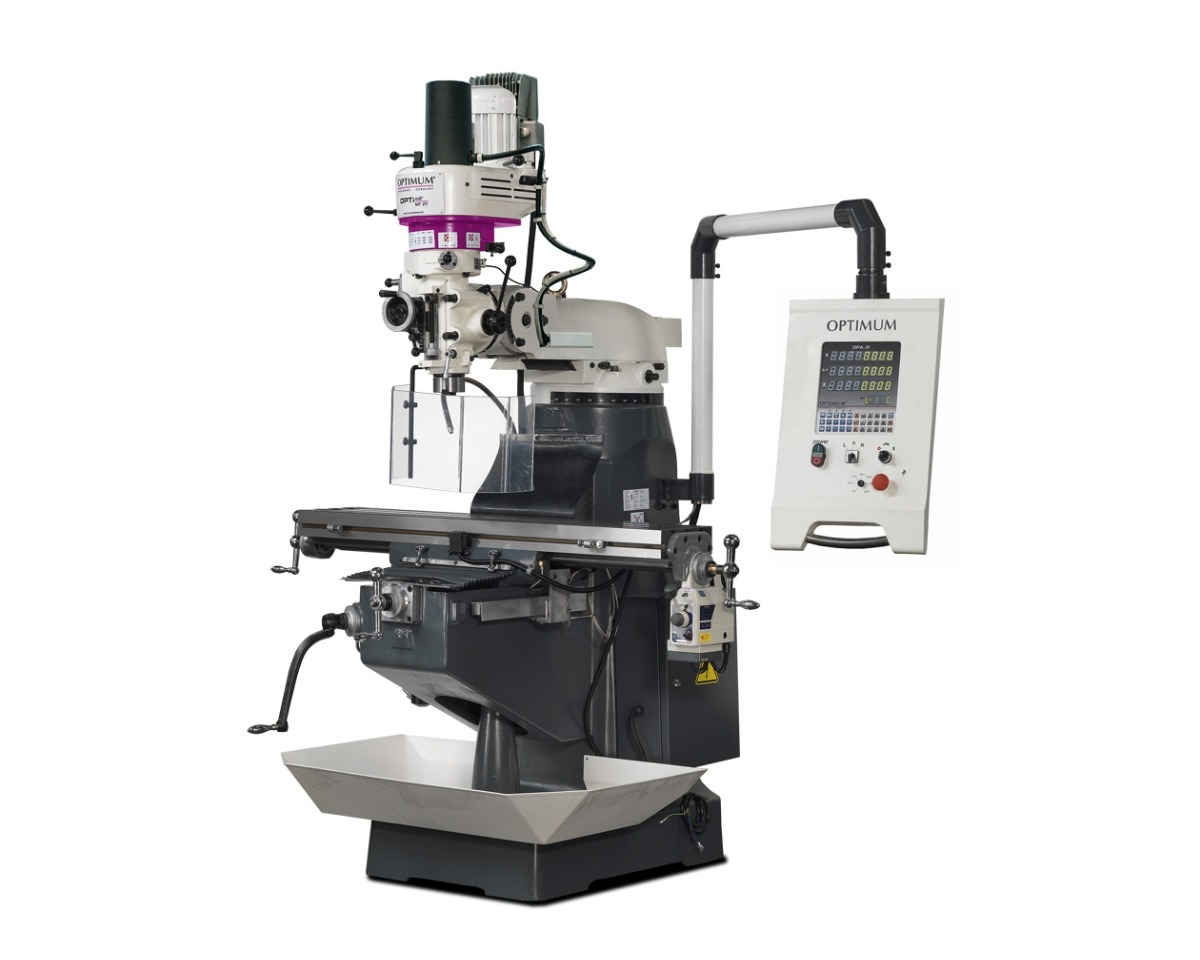

Univerzální frézka OPTImill MF 2 V

Katalogové číslo: BW 3336030
Značka:

Univerzální frézka OPTImill MF 2 V je vrtačko-frézka v masivním provedení o hmotnosti 950 kg pro profesionální dílenskou výrobu. Otáčky vřetene se mění plynule frekvenčním měničem německé výroby v rozsahu 10–5100 ot/min. Polohu ve všech osách hlídá digitální odměřování DPA 21, které je součástí dodávky spolu se strojním posuvem osy X, chladicím systémem a vanou na třísky. Stůl 1240 × 230 mm se třemi T-drážkami 16 mm unese 230 kg, posuvy dosahují 800 mm v ose X, 305 mm v ose Y a 406 mm v ose Z. Vřeteno s kuželem ISO40 DIN 2080 zvládne stopkové frézy do 18 mm a frézovací hlavy do 80 mm. Motor 1500 W je připojen na 400 V.

Porovnat

Obvykle do: 5 dní

Původní cena: 520 461 Kč

381 380 Kč Sleva 27%

315 190 Kč bez DPH

Univerzální frézka OPTImill MF 2 V je stroj do dílny, která frézuje na zakázku a potřebuje přesnost i tuhost. Hmotnost 950 kg není samoúčelná – masivní odlitky pohlcují energii řezu, takže lze jet vyšší úběr bez chvění a bez stop na povrchu. Typickou prací je frézování ploch a drážek, výroba forem a přípravků, obrábění přírub nebo opracování svařenců po svaření.

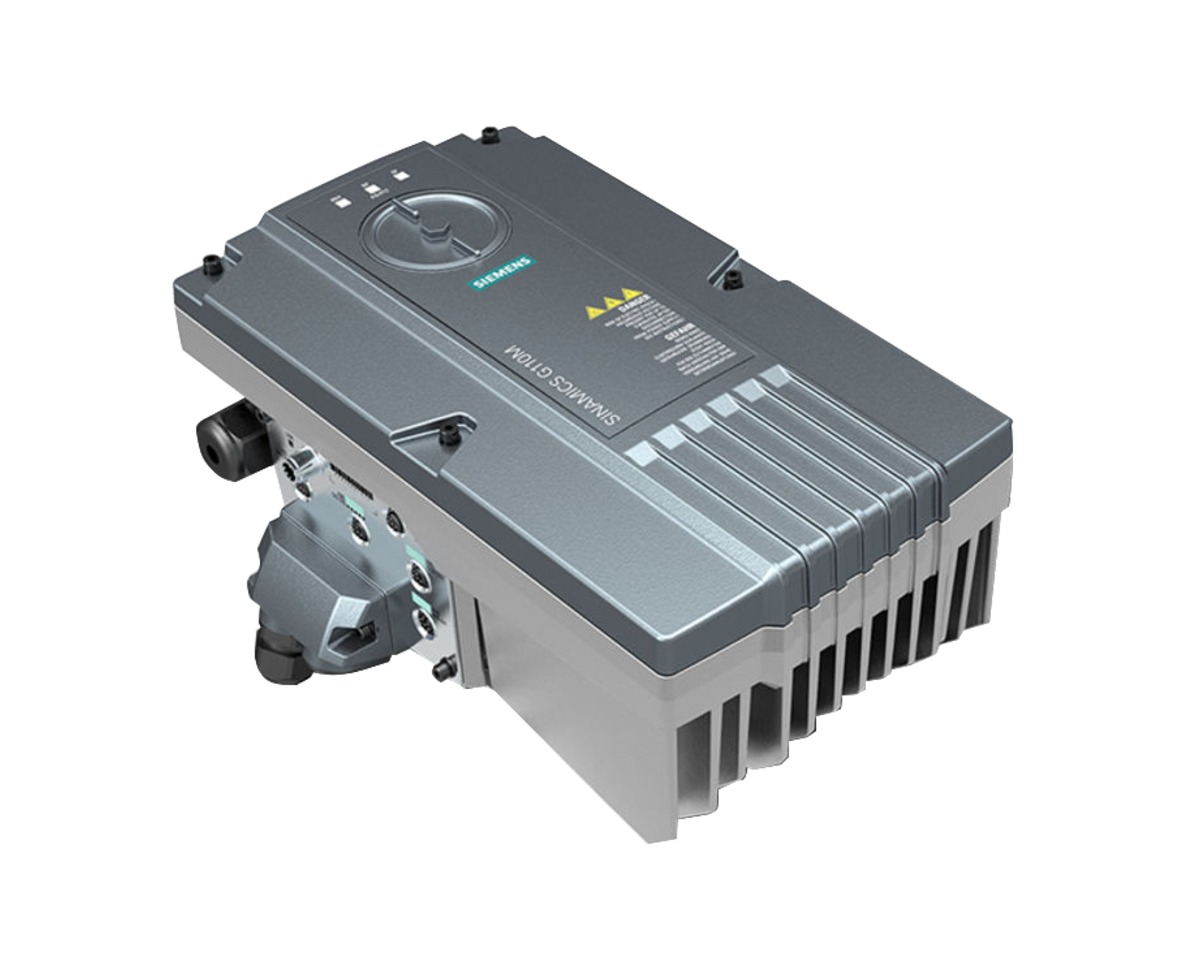

Otáčky se řídí frekvenčním měničem Made in Germany a jsou plynule nastavitelné v rozsahu 10–5100 ot/min. Spodní hranice 10 ot/min je pásmo pro vyvrtávací hlavy a velké průměry, horní hranice 5100 ot/min pro drobné frézy a barevné kovy. Kužel vřetene ISO40 podle DIN 2080 je průmyslový standard, ke kterému je široká nabídka upínacích trnů, kleštin i frézovacích hlav; stopkovou frézou lze pracovat do 18 mm, frézovací hlavou do 80 mm.

Pracovní stůl 1240 × 230 mm se třemi T-drážkami 16 mm o rozteči 63 mm unese 230 kg a je poháněn strojním posuvem v ose X s dráhou 800 mm. Osy Y a Z se ovládají ručně v rozsahu 305 a 406 mm. Frézovací hlavu lze posunout o 320 mm, naklopit o ±45° a otočit o 360°, což společně s vodorovnou polohou 90° pokrývá i netypické úhly obrábění. Pinola se zdvihem 127 mm má automatický posuv se třemi hodnotami 0,04/0,08/0,15 mm na otáčku pro přesné vrtání a vystružování.

Hlavní výhody produktu:

  • Plynulá regulace 10–5100 ot/min: frekvenční měnič německé výroby pokryje vyvrtávání i vysokootáčkové frézování malými nástroji.

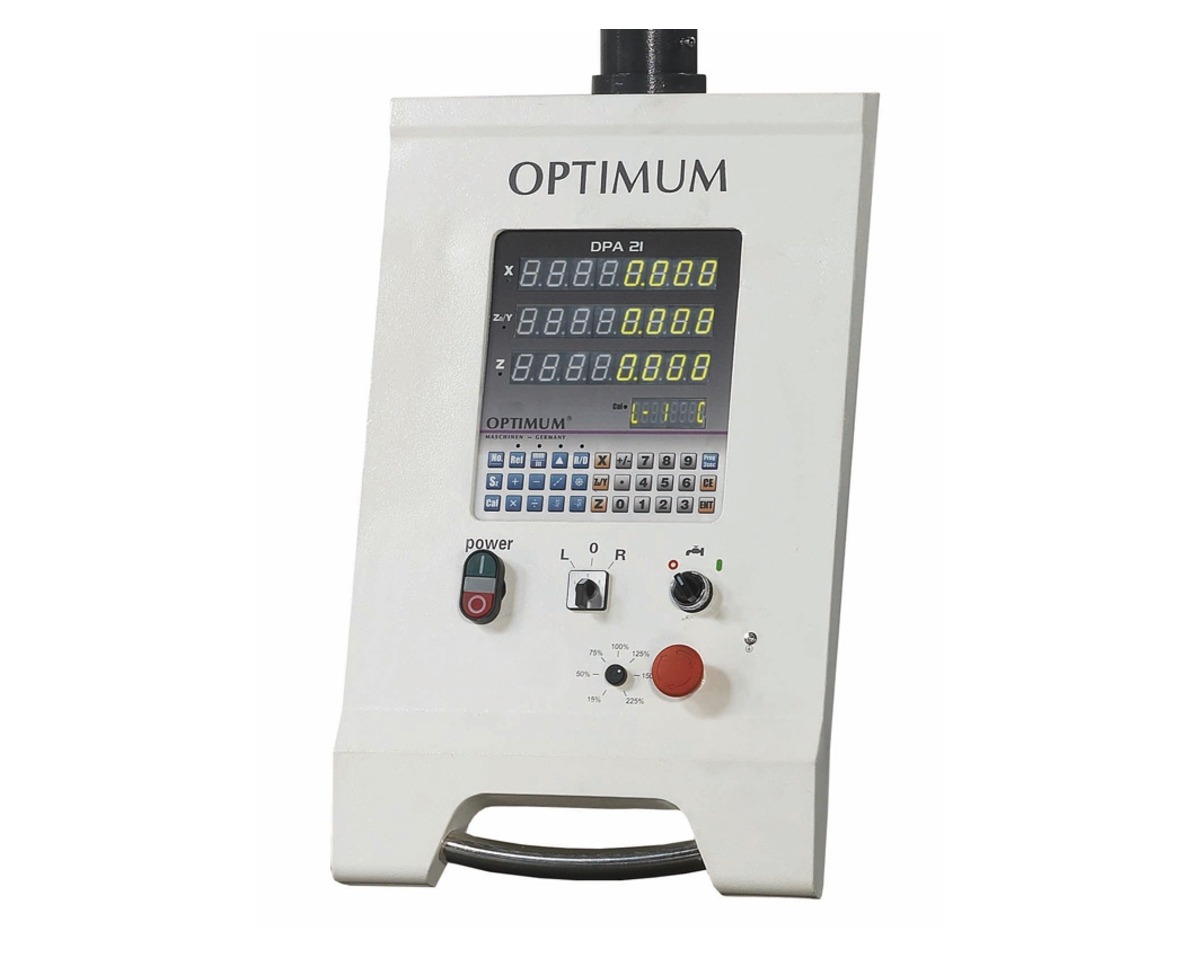

  • Digitální odměřování DPA 21 v dodávce: polohu os odečítáte přímo na displeji, což zkracuje seřízení a snižuje zmetkovitost.
  • Kužel vřetena ISO40 DIN 2080: průmyslový standard s širokou nabídkou trnů a kleštin, frézovací hlavy do průměru 80 mm.
  • Strojní posuv osy X: poháněný posuv s dráhou 800 mm zajistí rovnoměrný úběr a lepší jakost frézované plochy.
  • Masivní konstrukce 950 kg: vysoká tuhost tlumí chvění a umožňuje větší hloubku třísky bez zhoršení povrchu.

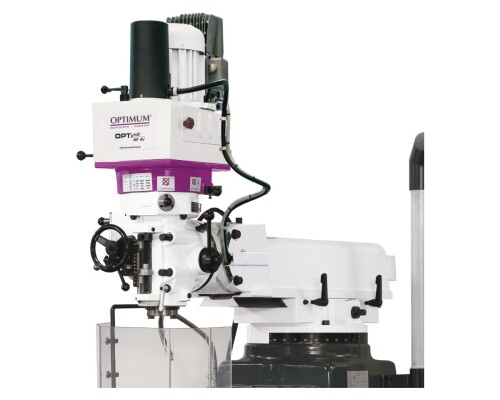

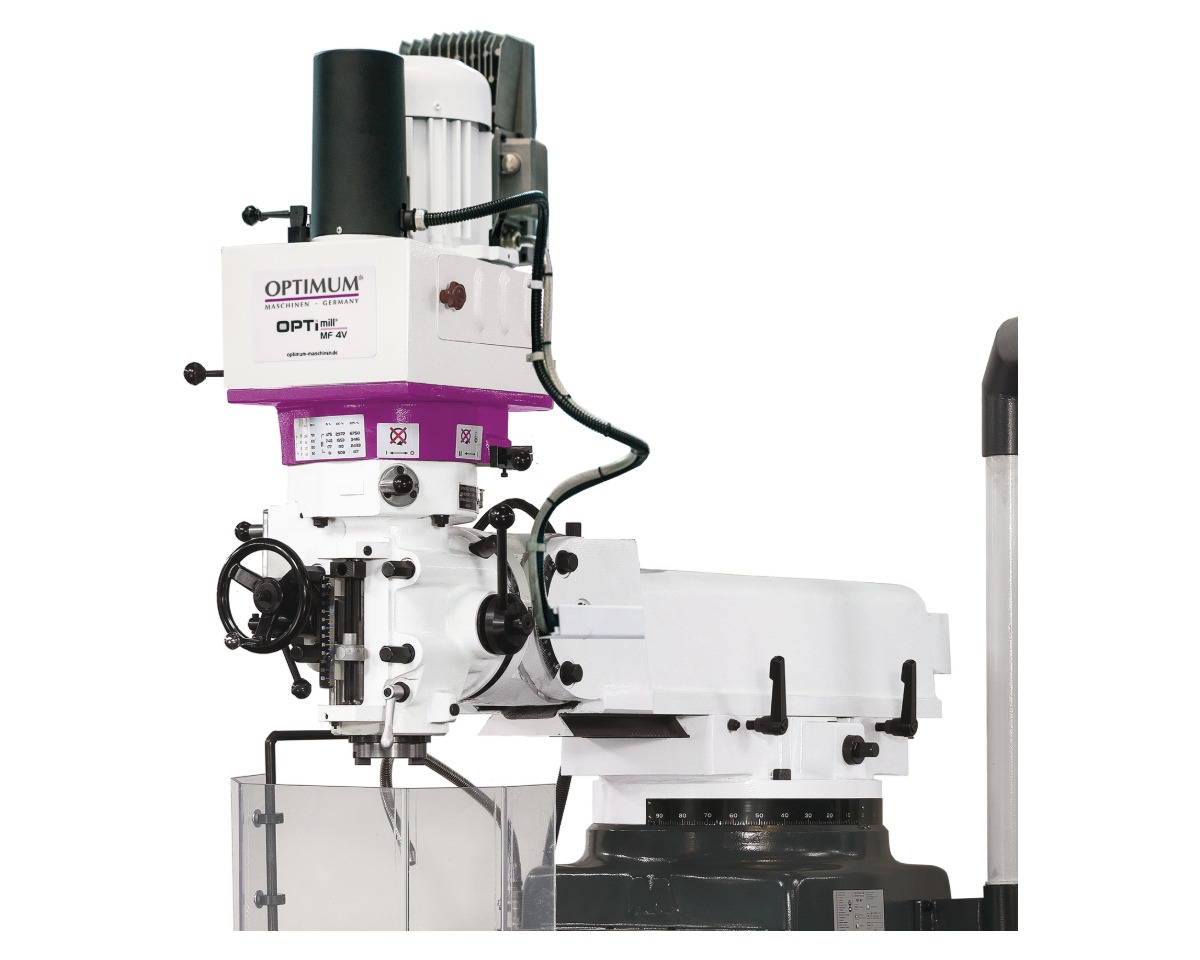

  • Naklopitelná a otočná frézovací hlava: sklopení ±45°, otočení o 360° a přesuv 320 mm rozšiřují dosažitelné úhly obrábění.
  • Automatický posuv pinoly: zdvih 127 mm s posuvy 0,04/0,08/0,15 mm na otáčku pro přesné vrtání a vystružování.
  • Chlazení a vana na třísky v dodávce: chladicí systém a záchytná vana jsou součástí stroje, není nutné je dokupovat.

Oblasti použití:

  • Frézování rovinných ploch, drážek a osazení v oceli i litině
  • Výroba přípravků, forem a jednoúčelových dílů
  • Kusová a malosériová strojírenská výroba
  • Obrábění svařenců a opravárenská výroba náhradních dílů
  • Vyvrtávání a přesné vrtání s digitálním odměřováním
  • Nástrojárny a školní dílny s přívodem 400 V

Obsah balení:

  • Univerzální frézka OPTImill MF 2 V
  • Digitální odměřování polohy DPA 21
  • Strojní posuv osy X
  • Vana na třísky
  • Chladicí systém
  • Seřizovací nářadí

Technické parametry:

Parametr Hodnota
Vrtací výkon trvalý (ocel) 20 mm
Vrtací výkon max. (ocel) 24 mm
Max. průměr stopkové frézy 18 mm
Max. průměr frézovací hlavy 80 mm
Vyložení 213–533 mm
Pracovní stůl 1240 × 230 mm
Max. zatížení stolu 230 kg
T-drážky 3 ks / 16 mm / rozteč 63 mm
Kužel vřetena ISO40 DIN 2080
Rozsah posuvu osy X 800 mm (strojní)
Rozsah posuvu osy Y 305 mm (ruční)
Rozsah posuvu osy Z 406 mm (ruční)
Otáčky vřetena 10–5100 ot/min
Plynulá změna otáček ano
Vzdálenost vřeteno – stůl 57–463 mm
Zdvih pinoly 127 mm
Automatický posuv pinoly 0,04/0,08/0,15 mm/ot
Přesuv frézovací hlavy 320 mm
Naklopení frézovací hlavy ±45° (vodorovně 90°)
Otočení frézovací hlavy 360°
Příkon 1500 W
Elektrické připojení 400 V
Rozměry (š × v × h) 1450 × 2150 × 1400 mm
Hmotnost 950 kg
